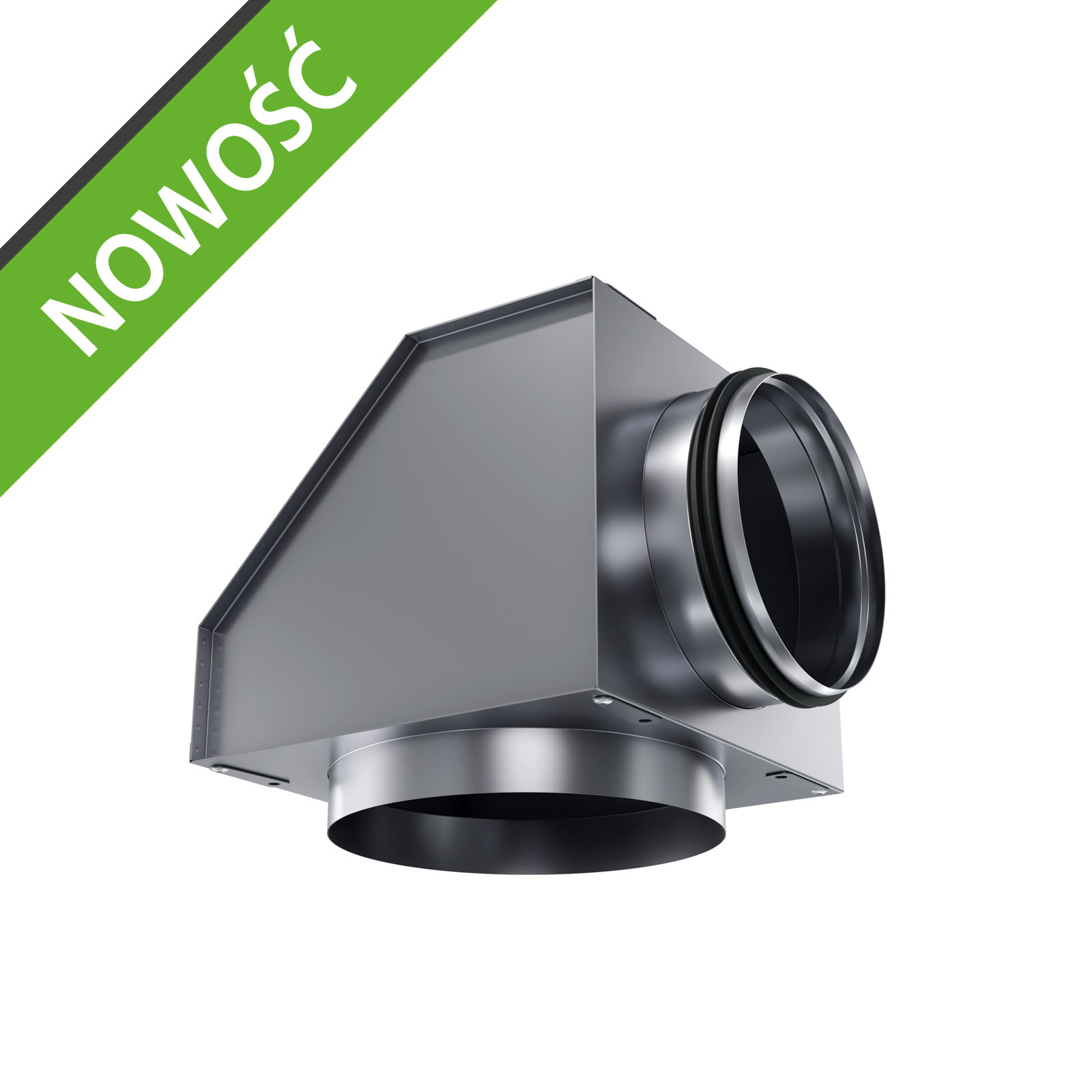

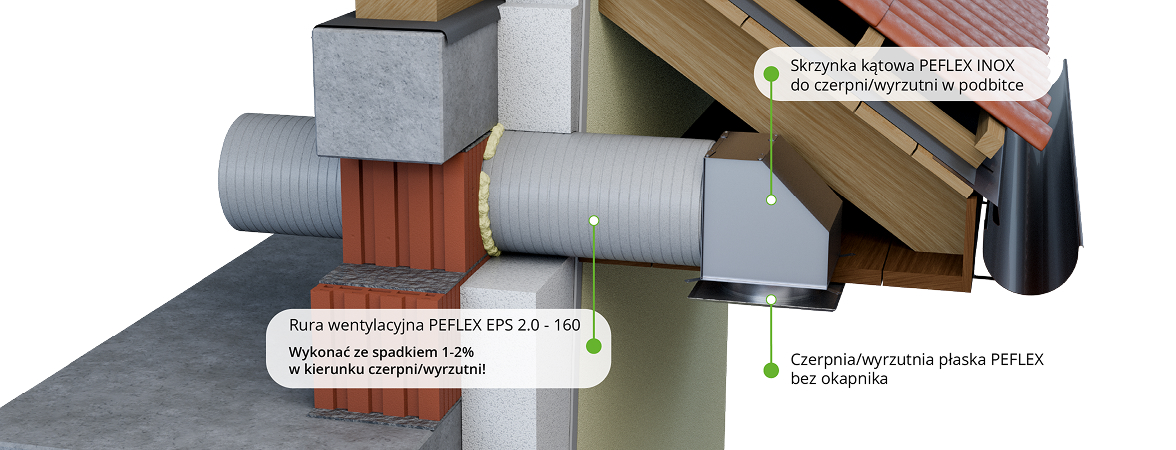

Skrzynka kątowa do montażu czerpni lub wyrzutni w podbitce dachowej Skrzynka kątowa do podbitki dachowej to kompaktowy element instalacji wentylacji mechanicznej PEFLEX, przeznaczony do montażu czerpni lub wyrzutni powietrza w podbitce. Umożliwia wykonanie szczelnego przejścia kątowego 90° pomiędzy kanałem wentylacyjnym

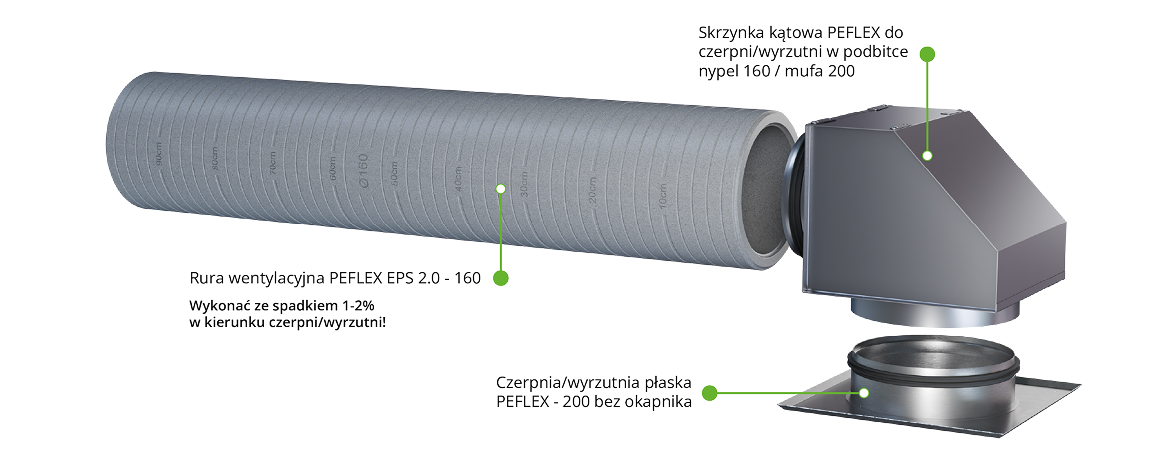

(PEFLEX EPS 2.0) a płaską czerpnią lub wyrzutnią
bez okapnika w miejscach o ograniczonej przestrzeni montażowej.
W porównaniu do klasycznych rozwiązań opartych
na kolanach EPS lub stalowych, skrzynka zajmuje mniej miejsca i generuje niższe opory przepływu powietrza. Korpus wykonany jest z blachy nierdzewnej
o grubości 0,5 mm, a wersja izolowana posiada wewnętrzną izolację z kauczuku o grubości 9 mm, zabezpieczając przed kondensacją pary wodnej
po wewnętrznej i zewnętrznej stronie skrzynki.
Skrzynka wyposażona jest w króciec nyplowy z uszczelką
do podłączenia kanału oraz króciec mufowy
do bezpośredniego montażu czerpni/wyrzutni. Stabilny montaż
w podbitce zapewnia system ośmiu uchwytów obrotowych z otworami montażowymi.
Warianty:

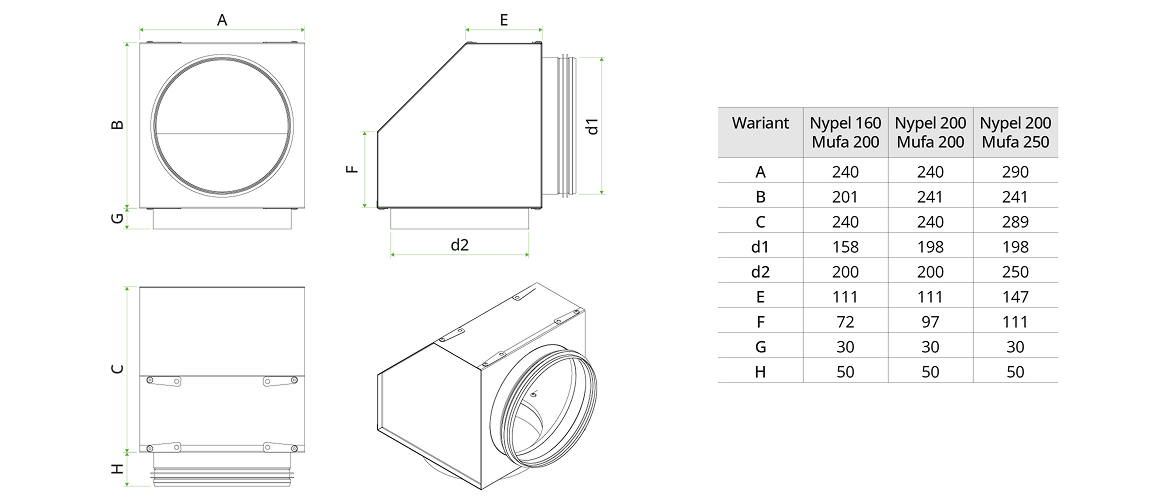

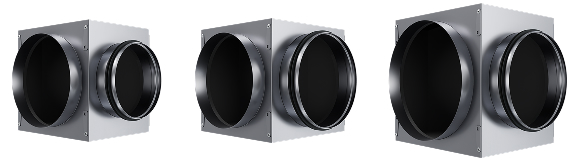

Skrzynka kątowa do podbitki dostępna jest w następujących konfiguracjach króćców:
Króciec nyplowy 160 mm / króciec mufowy 200 mm
Króciec nyplowy 200 mm / króciec mufowy 200 mm
Króciec nyplowy 200 mm / króciec mufowy 250 mm

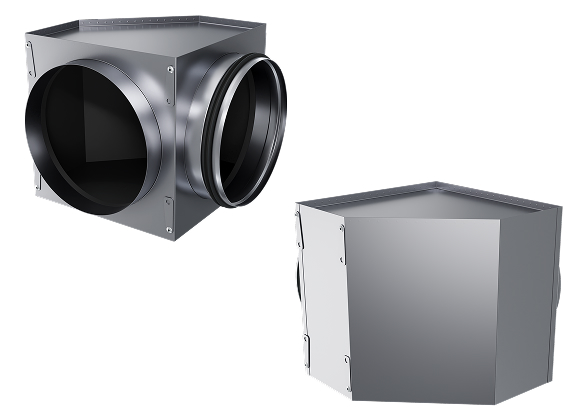

Występuje w wersji izolowanej oraz nieizolowanej.
Zalety:
Kompaktowa konstrukcja idealna do montażu
w podbitce dachu
Większa trwałość i niższe opory przepływu powietrza w porównaniu do kanału elastycznego
Mniejsze gabaryty w porównaniu do układu
z kolan wentylacyjnych
Ułatwia montaż czerpni/wyrzutni płaskiej
Szczelne połączenie dzięki króćcowi nyplowemu
z uszczelką
Wersja izolowana ogranicza kondensację pary wodnej
Trwała konstrukcja ze stali nierdzewnej
Do skrzynki dostępne są zaślepki Ø200 i Ø250 mm zabezpieczające instalację przed zabrudzeniem w trakcie prac budowlanych - ZAŚLEPKI
Cechy techniczne:
Materiał: stal nierdzewna, grubość blachy 0,5 mm
Króciec nyplowy z uszczelką do podłączenia kanału wentylacyjnego (dł. 50 mm)
Króciec mufowy do montażu czerpni lub wyrzutni (dł. 30 mm)

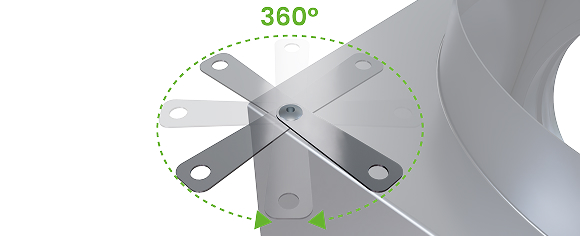

System montażu w podbitce: 8 uchwytów obrotowych z otworami montażowymi (4 górne / 4 dolne)
W wersji izolowanej: wewnętrzna izolacja z kauczuku o grubości 9 mm
