Przejście przez ścianę do montażu kanałów czerpni lub wyrzutni.
Sztywne przejście przez ścianę umożliwia podłączenie z jednej strony kratki czerpni/wyrzutni, a z drugiej kanału wentylacyjnego prowadzącego do rekuperatora (np. przewodem elastycznym SONODEC) przy pomocy NYPLA.
UWAGA! Przejście przez ścianę powinno zostać zaizolowane minimum 30 mm warstwą np. pianki montażowej.
Na czas prac budowlanych zaleca się zabezpieczyć rurę dostępnymi w sprzedaży ZAŚLEPKAMI.
Rura ze stali nierdzewnej + wstępna izolacja z kauczuku:
- materiał: stal nierdzewna, grubość ścianki: 0,5 mm,
- średnica wewnętrzna: Ø160, Ø200 i Ø250 mm,
- dostępne długości: 60 cm,
- wstępna izolacja: mata kauczukowa 9 mm.
Kauczuk to materiał izolacyjny o zamkniętej strukturze komórkowej, wysokim współczynniku oporu przeciwko dyfuzji pary wodnej oraz niskiej przewodności cieplnej.
UWAGA! Otwór w ścianie powinien zostać zaizolowany dodatkową warstwą np. pianki montażowej.

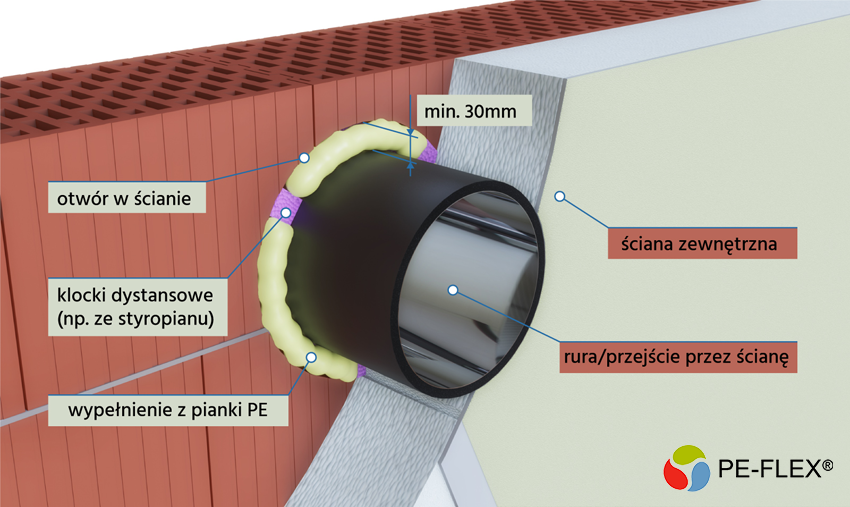

Przykładowy sposób montażu:

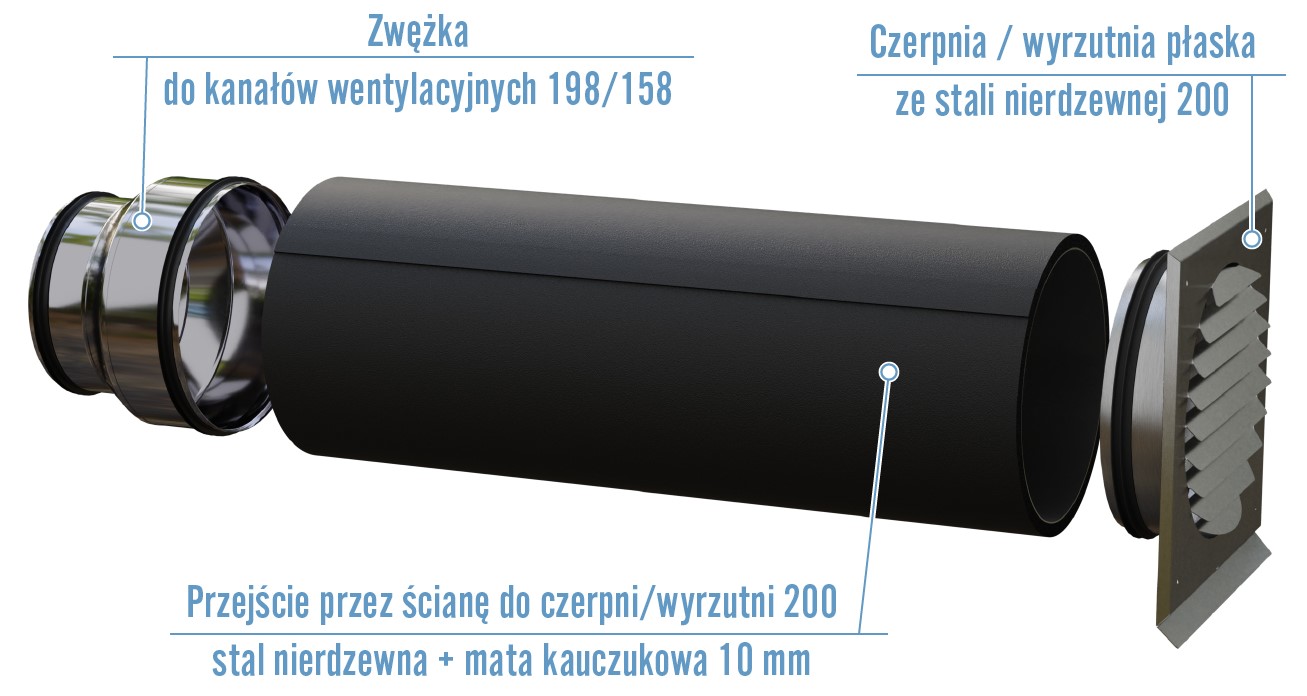

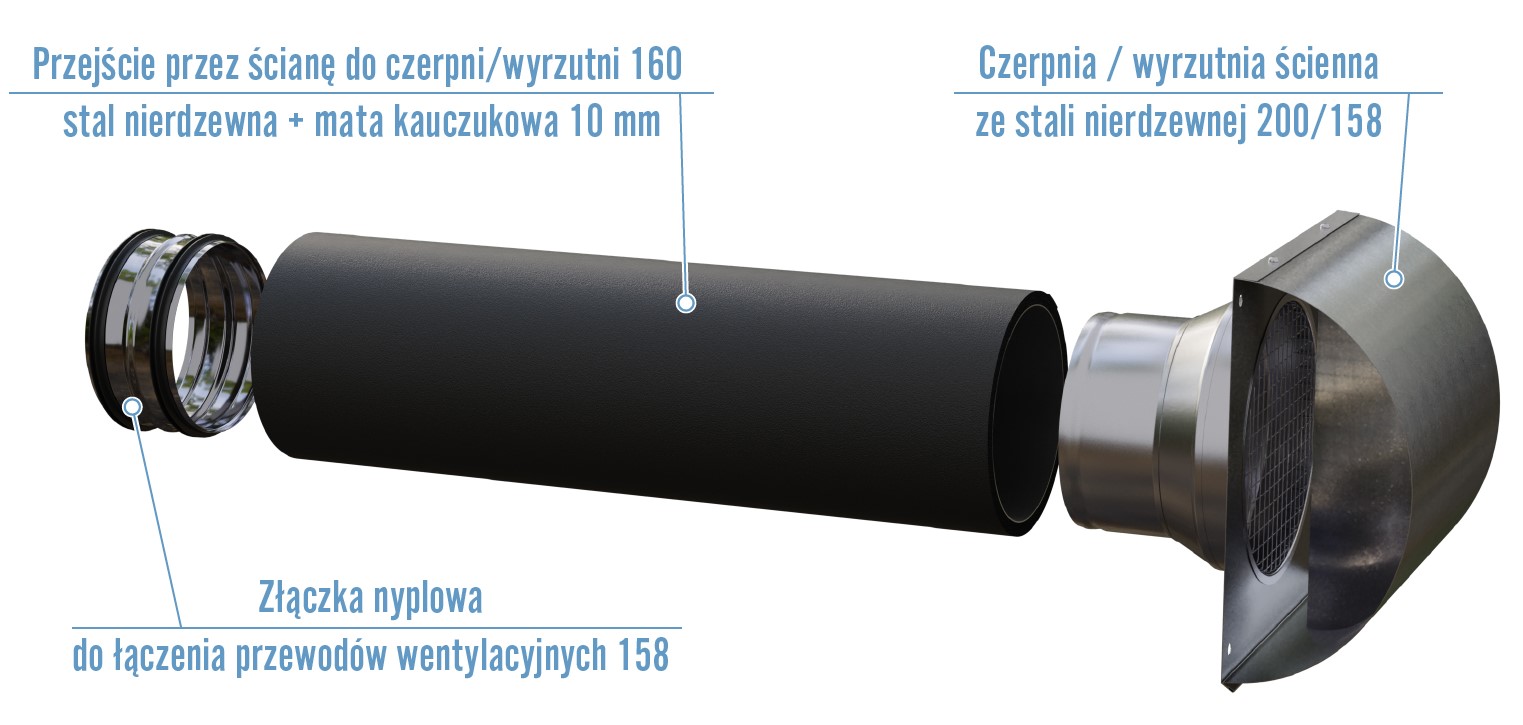

Przykłady zastosowania:

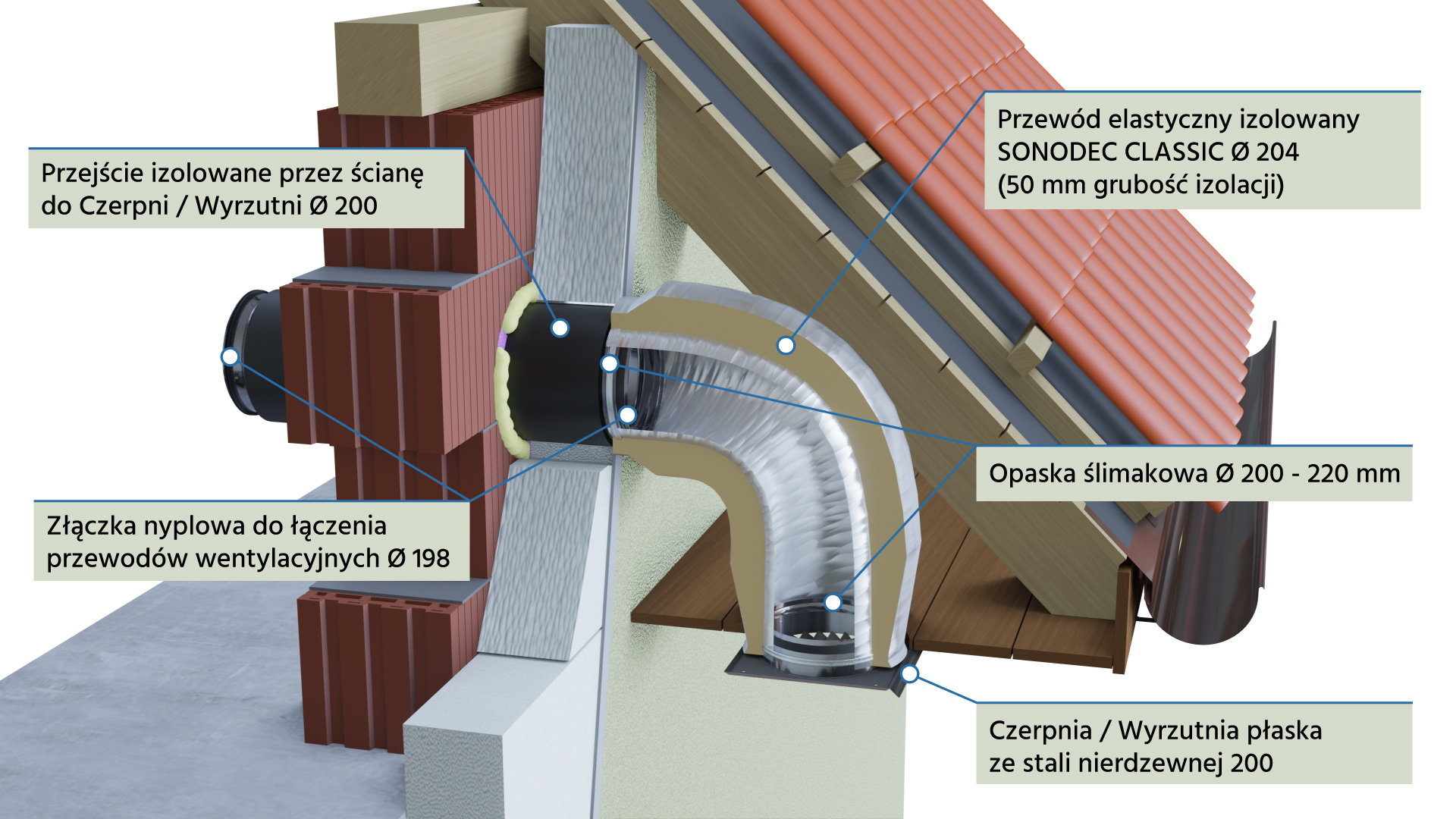

Przykład montażu czerpni/wyrzutni fi 200 w podbitce:

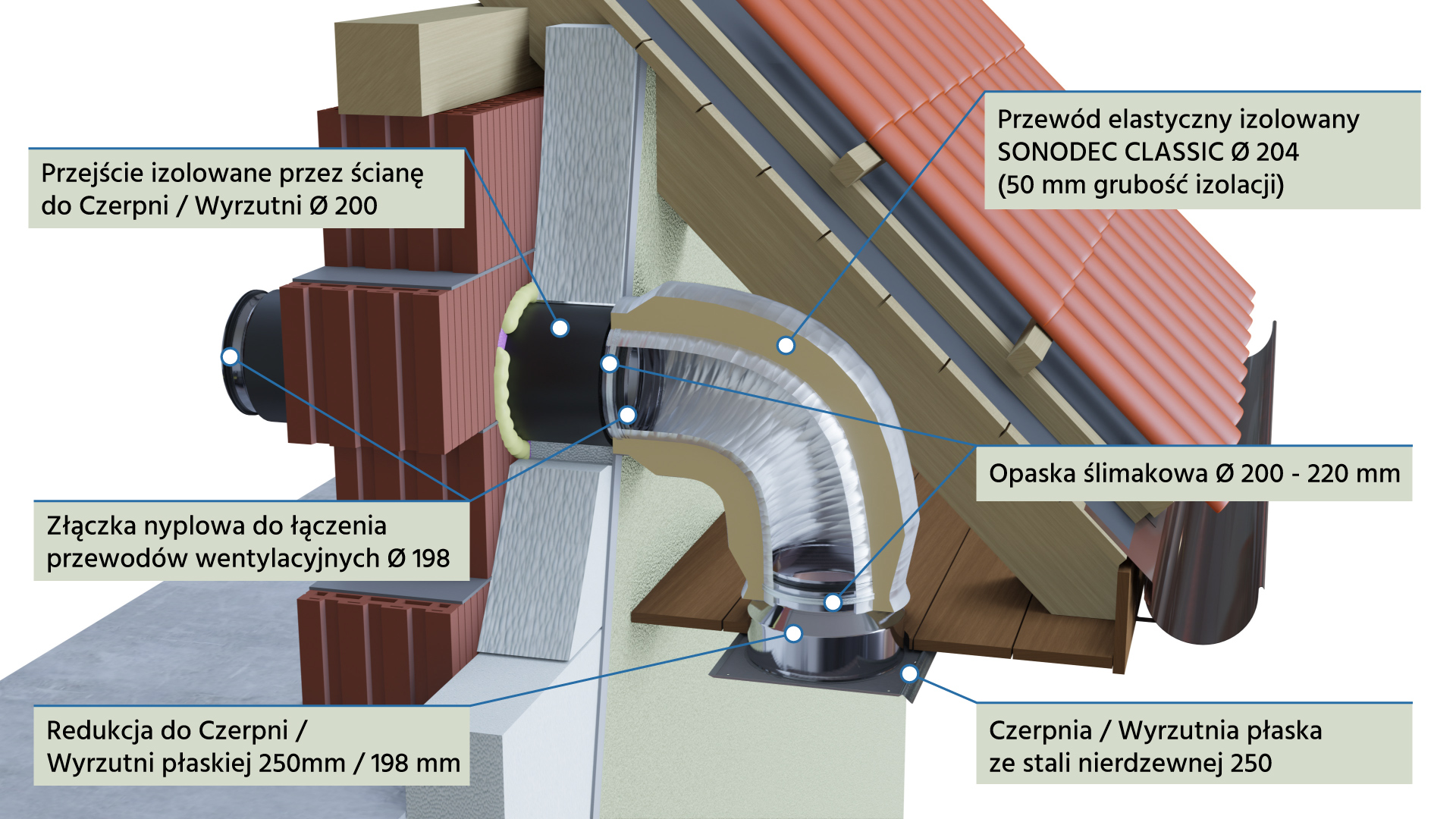

Przykład montażu czerpni/wyrzutni fi 250 w podbitce:
