W tym artykule wyjaśniamy, czym jest skrzynka filtracyjna i jaką rolę pełni w systemie rekuperacji. Piszemy, czym różni się od filtrów wbudowanych w centralę oraz kiedy jej możliwości mogą być niewystarczające. Omawiamy typowe sytuacje, w których zastosowanie dodatkowego stopnia filtracji ma swoje uzasadnienie. Wyjaśniamy również, gdzie można zamontować skrzynkę filtracyjną oraz na co zwrócić uwagę, aby jej zastosowanie nie pogorszyło pracy całej instalacji wentylacji mechanicznej z odzyskiem ciepła.
Z tego wpisu dowiesz się:
Czym jest skrzynka filtracyjna i czym różni się od filtrów rekuperatora?
Każdy rekuperator jest wyposażony w filtry — to standard. Chronią one zarówno wnętrze urządzenia (wymiennik ciepła, wentylatory), jak i powietrze dostarczane do budynku przed zanieczyszczeniami. W praktyce stosuje się filtry o różnej skuteczności — od podstawowych (np. G4, M5) po dokładne (F7, F9).

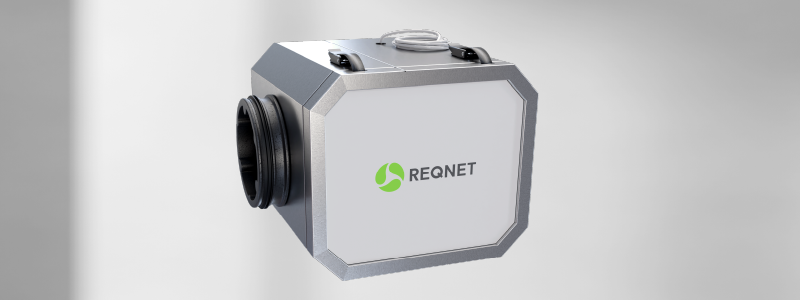

Skrzynka filtracyjna służy do dodatkowego oczyszczania powietrza nawiewanego do pomieszczeń w systemie rekuperacji. To niezależny element instalacji kanałowej, montowany poza rekuperatorem — na kanale czerpni lub nawiewu. Może zawierać jeden lub dwa stopnie filtracji, co pozwala znacząco poprawić jakość powietrza. Najczęściej stosuje się ją jako element filtracji antysmogowej, umożliwiający zastosowanie filtrów o wysokiej skuteczności (F7, F9).
W zależności od miejsca montażu, skrzynka filtracyjna może pełnić różne funkcje:
- zamontowana na czerpni — chroni zarówno rekuperator, jak i domowników;
- zamontowana na nawiewie — oczyszcza powietrze dostarczane do pomieszczeń.
W praktyce decyzja o zastosowaniu skrzynki filtracyjnej zależy od trzech głównych czynników:
- klasy filtrów wbudowanych w rekuperator,
- jakości powietrza zewnętrznego w danej lokalizacji,
- indywidualnych potrzeb użytkowników (np. alergie, choroby układu oddechowego, obecność małych dzieci).
Kiedy skrzynka filtracyjna jest zbędna?
Jeśli rekuperator posiada wbudowaną filtrację dwustopniową z filtrem dokładnym klasy co najmniej F9 (ePM1>80% wg ISO 16890), a instalacja jest wykonana szczelnie i regularnie serwisowana — dodatkowa skrzynka zewnętrzna często nie wnosi istotnej wartości.
Dotyczy to szczególnie central klasy premium, w których producent umieścił dwustopniowy system filtracji jako standardowe wyposażenie, a nie dodatek. Przykładem są rekuperatory reQ — posiadają w standardzie filtr wstępny M5 oraz filtr antysmogowy F9 (ePM1>80%), co przy niskich oporach przepływu i plisowanej konstrukcji filtrów zapewnia filtrację na poziomie analogicznym do zewnętrznej skrzynki.
Warto też pamiętać, że każdy dodatkowy element w instalacji — w tym skrzynka filtracyjna — to dodatkowy opór powietrza. Jeśli nie jest to uzasadnione jakością powietrza zewnętrznego, niepotrzebnie obciąża wentylatory i zwiększa zużycie energii.
Kiedy skrzynka filtracyjna jest uzasadniona lub konieczna?
Istnieje kilka scenariuszy, w których montaż skrzynki filtracyjnej ma uzasadnienie techniczne. Przy czym głównym argumentem za jej stosowaniem w naszym regionie jest skuteczna ochrona przed smogiem.
Rekuperator bez stopnia dokładnego filtracji
Część rekuperatorów — szczególnie kompaktowych i ekonomicznych — wyposażona jest standardowo tylko w filtr wstępny klasy G4 lub M5. Nie zapewniają one jednak skutecznej bariery przed frakcjami PM2,5 i PM1. W takich instalacjach zewnętrzna skrzynka z filtrem F9 jest sposobem na uzyskanie filtracji antysmogowej. Tak właśnie rozwiązano to np. w rekuperatorach iZZi, gdzie dedykowana antysmogowa skrzynka filtracyjna iZZi SF stanowi rozszerzenie systemu, a nie element centrali.
Lokalizacja o wysokim stężeniu zanieczyszczeń
Dotyczy to przede wszystkim smogu powstającego w wyniku tzw. niskiej emisji (indywidualne źródła ogrzewania), który w sezonie grzewczym stanowi główne źródło zanieczyszczeń powietrza.
W miejscowościach z istotnym problemem emisji zanieczyszczeń z lokalnych źródeł spalania paliw stałych — szczególnie w miesiącach grzewczych — stężenia PM2,5 i PM1 wielokrotnie przekraczają normy WHO.
Zastosowanie skrzynki filtracyjnej pozwala rozłożyć proces filtracji na dwa etapy, co może poprawić stabilność pracy instalacji oraz ograniczyć tempo zużywania filtrów w centrali. Dzięki temu system może dłużej utrzymywać stabilne parametry przepływu powietrza w warunkach wysokiego zanieczyszczenia.
Skrzynka filtracyjna może poprawić efektywność eksploatacyjną filtracji powietrza poprzez odciążenie filtrów w rekuperatorze i bardziej równomierne rozłożenie obciążeń filtracyjnych.
Instalacje dla alergików
Filtry klasy F7 są często stosowane w okresie pylenia, ponieważ skutecznie zatrzymują pyłki. W praktyce możliwość ich zastosowania wewnątrz centrali zależy od jej konstrukcji oraz dopuszczalnych oporów przepływu — nie wszystkie urządzenia są do tego przystosowane lub pracują wtedy optymalnie. Zewnętrzna skrzynka filtracyjna daje większą elastyczność: pozwala stosować różne klasy filtrów sezonowo (np. F7 latem, F9 zimą) oraz budować filtrację wielostopniową.
Modernizacja istniejącej instalacji
Skrzynka filtracyjna jest jednym z najprostszych sposobów na podwyższenie klasy filtracji w instalacji, która już istnieje. Nie wymaga wymiany rekuperatora — wystarczy wpiąć ją na kanał czerpni lub nawiewu i dobrać odpowiedni filtr. Warunkiem jest odpowiedni zapas sprężu na dodatkowy opór miejscowy na skrzynce.
Skrzynka filtracyjna na kanale czerpni i nawiewnym
Miejsce montażu skrzynki filtracyjnej ma konsekwencje zarówno dla skuteczności filtracji, jak i dla eksploatacji całej instalacji.
Montaż na kanale czerpni (przed rekuperatorem)
Skrzynka filtruje powietrze przed wejściem do centrali — chroni tym samym wymiennik ciepła i wentylatory przed zabrudzeniem. W wielu instalacjach filtr na kanale czerpni w rekuperatorze jest w takim układzie pomijany lub demontowany, aby nie zwiększać oporów przepływu. Filtr wyciągowy pozostaje na swoim miejscu. Zaletą tego rozwiązania jest ochrona centrali przed zanieczyszczeniami z powietrza zewnętrznego. Wadą — utrudniony dostępu do kanału czerpni.
Montaż na kanale nawiewnym (za rekuperatorem)
Skrzynka oczyszcza powietrze już po wymienniku, bezpośrednio przed dystrybucją do pomieszczeń. W tym przypadku filtry wbudowane w centralę pozostają na miejscu — chronią urządzenie, a skrzynka uzupełnia filtrację o stopień dokładny. W skrzynce montuje się tylko filtr F9 — filtr wstępny M5 jest zbędny, bo jego funkcję przejmuje filtr w centrali. Montaż skrzynki na kanale nawiewnym zapewnia łatwiejszy dostęp do filtrów przy wymianie.
Uwaga hydrauliczna: skrzynka filtracyjna zawsze generuje dodatkowy opór przepływu powietrza. Rekuperatory bez systemu automatycznej regulacji stałego przepływu wymagają ręcznej kalibracji po montażu skrzynki filtracyjnej. Urządzenia wyposażone w ten system korygują przepływ samoczynnie.
Izolacja termiczna skrzynki filtracyjnej — czy ma znaczenie?
Tak, i to duże — szczególnie przy montażu na kanale czerpni prowadzonym przez strefę nieogrzewaną (poddasze, garaż). Kanał czerpni prowadzi zimne powietrze zewnętrzne. Jeśli skrzynka nie jest izolowana termicznie, na jej powierzchni będzie się wykraplać para wodna.
Dobra skrzynka filtracyjna powinna mieć izolację z pianki PE odpornej na wodę, która jednocześnie wygłusza akustycznie instalację. Obudowa ze stali nierdzewnej eliminuje problem korozji w długim okresie eksploatacji.
Filtracja a systemy dystrybucji powietrza
Zaleca się zarezerwować miejsce dla skrzynki filtracyjnej już na etapie projektu rekuperacji, ponieważ wymaga ona odpowiedniego odcinka kanału, dostępu serwisowego oraz uwzględnienia dodatkowych oporów przepływu w bilansie instalacji.
W systemach z kanałami elastycznymi szczególnie istotna jest szczelność połączeń. Nieszczelności na czerpni powodują napływ niefiltrowanego powietrza i omijanie całego systemu filtracji, co obniża jego skuteczność i może prowadzić do zabrudzenia wymiennika ciepła. Dodatkowo niekontrolowane zasysanie powietrza zwiększa ryzyko zaburzenia bilansu przepływów w instalacji.
Wymiana filtrów — jak często?
Żywotność filtrów zależy przede wszystkim od jakości powietrza zewnętrznego, czasu pracy instalacji oraz warunków eksploatacyjnych. Orientacyjnie przyjmuje się częstotliwość wymiany:
- filtr wstępny M5: co ok. 3-6 miesięcy lub w zależności od stopnia zabrudzenia;
- filtr antysmogowy F9: co ok. 3-6 miesięcy (w warunkach miejskich i smogowych);
- filtr przeciwpyłkowy F7: sezonowo, w okresie pylenia (zastępując filtr F9).
Filtry o konstrukcji plisowanej (harmonijkowej) mają większą powierzchnię filtracji niż filtry z włókniny płaskiej, dzięki czemu wolniej narasta na nich opór i zwykle charakteryzują się dłuższą żywotnością przy tej samej klasie filtracji (ISO 16890).
Filtry z włókniny płaskiej („z metra”) są tańsze w zakupie, jednak ze względu na mniejszą pojemność pyłową często wymagają częstszej wymiany, co może zwiększać koszty eksploatacyjne instalacji.
FAQ
Czy skrzynka filtracyjna jest zalecana, jeśli problemem jest smog?
Tak — w Polsce to najczęstszy powód jej stosowania. Skrzynka filtracyjna umożliwia zastosowanie filtracji dwustopniowej, która jest wymagana przy filtrach o wysokiej skuteczności — bez wstępnej filtracji zbyt szybko ulegałyby one zapychaniu. Dzięki temu możliwe jest skuteczne ograniczenie stężenia pyłów PM2,5 oraz PM1 w powietrzu nawiewanym do budynku.
Czy skrzynka filtracyjna pasuje do każdego rekuperatora?
Tak — skrzynka filtracyjna jest niezależnym elementem kanałowym i współpracuje z dowolnym rekuperatorem, niezależnie od producenta. Warunkiem jest właściwy przekrój kanału (zazwyczaj Ø160 lub Ø200) oraz uwzględnienie dodatkowego oporu przepływu w projekcie instalacji.
Rekuperator ma już filtr F9 — czy skrzynka filtracyjna ma sens?
W typowych warunkach — nie, szczególnie gdy centrala posiada dwustopniową filtrację w standardzie. Dodatkowa skrzynka może być uzasadniona przy bardzo wysokim stężeniu zanieczyszczeń lub gdy instalator chce mieć oddzielny, łatwo dostępny punkt wymiany filtrów bez ingerencji w centralę.
Czy przy montażu skrzynki na czerpni trzeba wyjąć filtr z rekuperatora?
Filtr czerpni (od strony zewnętrznej) należy wyjąć — jest zbędny i powiela opór. Filtr wyciągowy (od strony wnętrza budynku) zawsze pozostaje w centrali. To kluczowe rozróżnienie — pominięcie go skutkuje skumulowanym oporem i zaburzonym przepływem.
Czy skrzynka filtracyjna może zaburzyć pracę rekuperatora?
Tak, jeśli nie zostanie uwzględniony jej opór przepływu. Rekuperatory z automatyczną regulacją stałego przepływu dostosowują się samoczynnie. W pozostałych przypadkach konieczna jest ręczna kalibracja nawiewu i wyciągu po montażu skrzynki.
Źródła
PN-EN ISO 16890:2017 (części 1-4) — „Filtry powietrza do wentylacji ogólnej”. Norma obowiązuje od lipca 2018 r., zastąpiła PN-EN 779:2012. Stanowi podstawę klasyfikacji filtrów stosowanych w instalacjach wentylacji mechanicznej (klasy ePM1, ePM2,5, ePM10).
Dokumentacja techniczna REQNET — reqnet.eu: karty produktowe skrzynek filtracyjnych iZZi SF 160/200, dane central reQ i iZZi, wytyczne montażowe i eksploatacyjne.
