Skrzynki filtracyjne iZZi SF zostały stworzone z myślą o skutecznej ochronie przed smogiem.

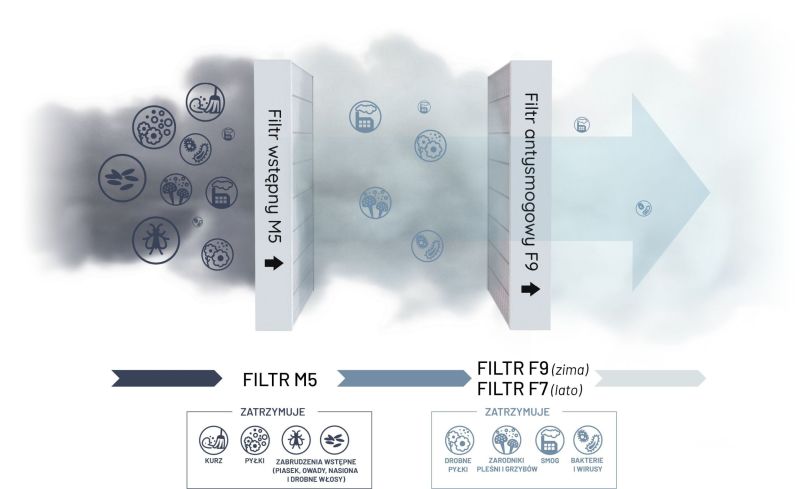

Dwustopniowa filtracja, dzięki zastosowaniu dwóch plisowanych filtrów, w tym filtra dokładnego F9 gwarantuje zatrzymanie do 83% najmniejszych cząstek smogowych PM1, czyli o wielkości poniżej 1 mikrometra. To właśnie te cząsteczki są najbardziej niebezpieczne dla naszego organizmu, ponieważ przenikają przez płuca bezpośrednio do krwioobiegu i rozprzestrzeniają się do narządów wewnętrznych. Większość dostępnych na rynku "antysmogowych" filtrów zabezpiecza nas jedynie przed większymi cząstkami PM10 i PM 2,5.

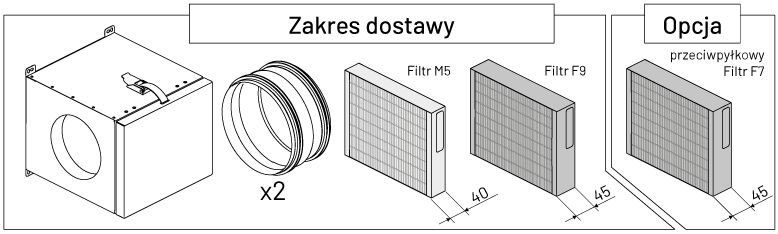

W skład zamawianej skrzynki filtracyjnej iZZi SF 160 lub 200 wchodzi jeden komplet filtrów M5 (wstępny) oraz F9 (antysmogowy) GRATIS!

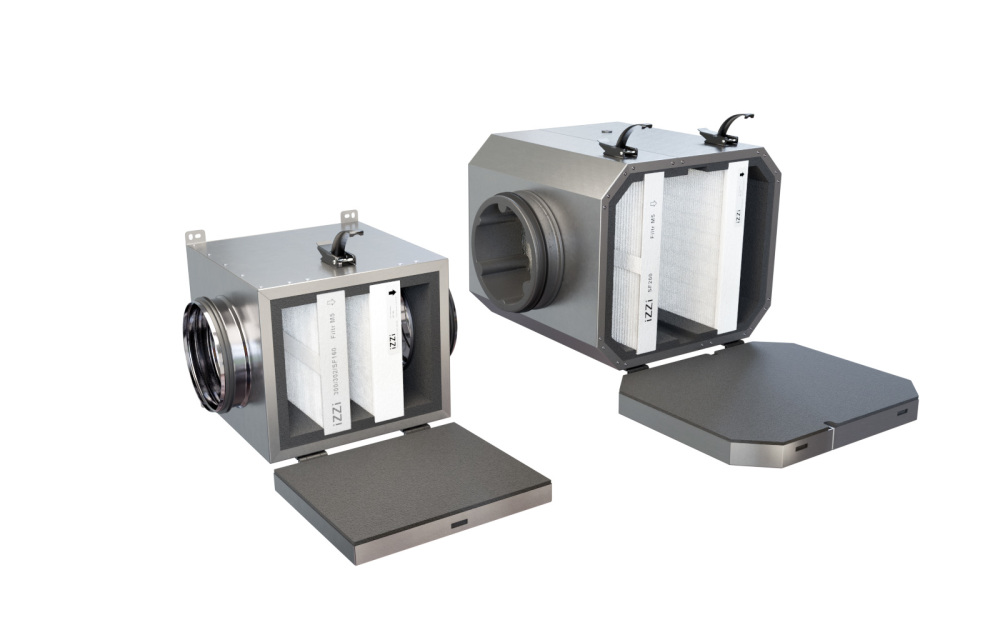

Antysmogowa skrzynka filtracyjna SF 200 NEW z kompletem filtrów, zastępująca model SF 200.
Cechy produktu:

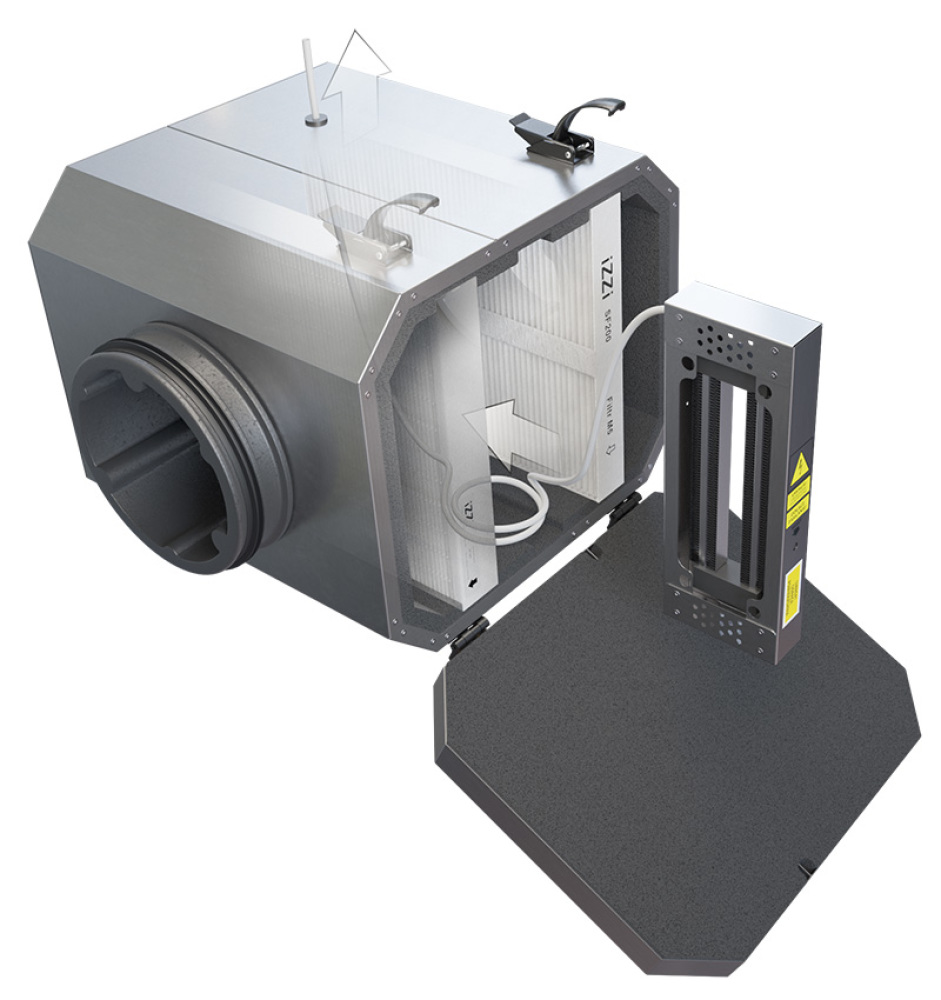

W porównaniu do poprzedniej wersji skrzynki filtracyjnej SF 200, antysmogowa skrzynka fltracyjna SF 200 NEW posiada wbudowaną dodatkową kieszeń na dedykowaną nagrzewnicę wstępną do rekuperatorów serii iZZi.

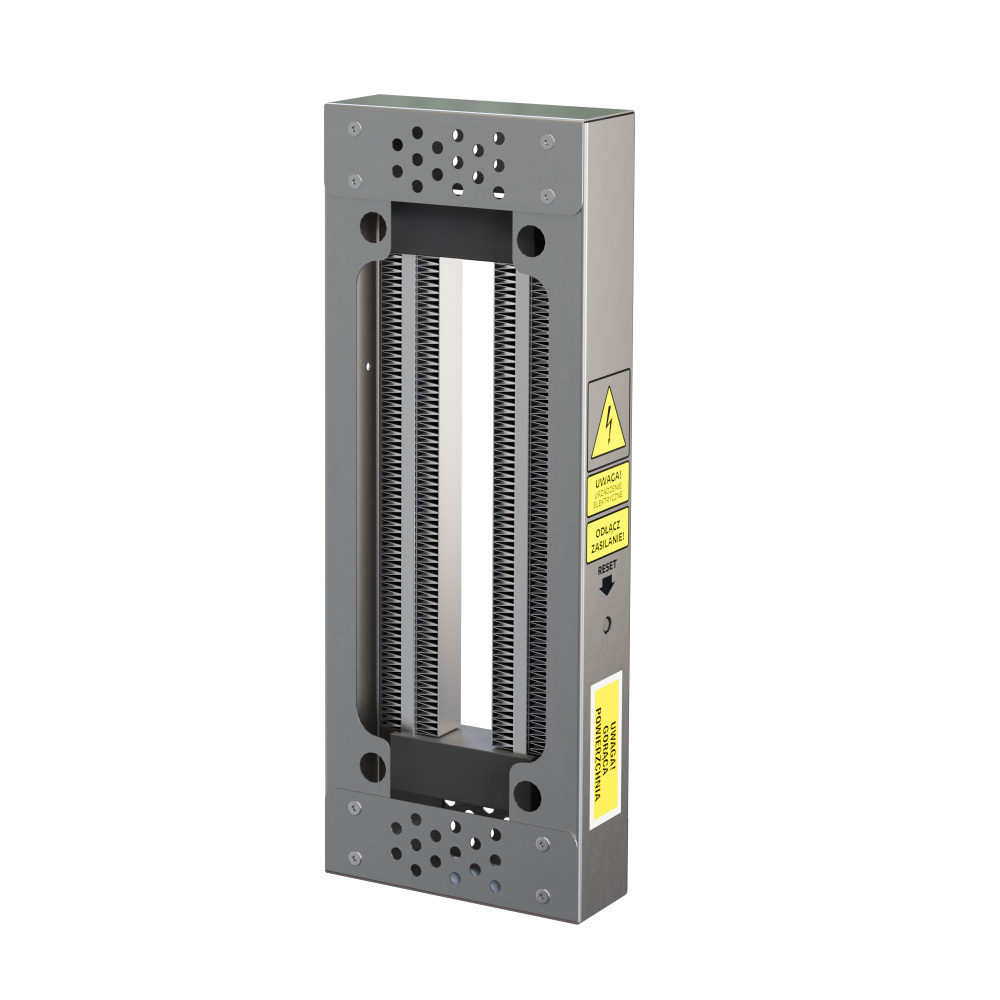

Możliwość rozbudowy o nagrzewnicę wstępną (dedykowaną do rekuperatorów serii iZZi), która w komplecie posiada wiązkę kablową i złącze wago
Nowość!
Do skrzynek filtracyjnych iZZi SF dostępne są również filtry przeciwpyłkowe F7 - stosowane w okresie zwiększonej aktywności alergenów (wiosna i lato) – idealne dla alergików. Zastępuje on filtr F9 montowany w okresie zimowym. Filtr przeciwpyłkowy F7 montujemy w skrzynce razem z filtrem wstępnym M5.
Skrzynki oferowane są w dwóch rozmiarach z króćcami przyłączeniowymi na Ø160 i Ø200 mm. Wykonane zostały w 100% z blachy nierdzewnej, a piankowa izolacja termiczna dodatkowo wygłusza akustycznie całą instalację wentylacyjną.
Skrzynki mogą współpracować z większością rekuperatorów dostępnych na rynku.*
* Bardzo ważne jest uwzględnienie dodatkowego oporu powietrza (patrz tabela poniżej) generowanego przez skrzynkę filtracyjną oraz zamontowane w niej filtry. Jeżeli rekuperator nie posiada automatycznej regulacji przepływu powietrza, to należy ręcznie przeprowadzić regulację nawiewu względem wyciągu w instalacji wentylacyjnej.
UWAGA! Zamontowanie skrzynki filtracyjnej w instalacjach wyposażonych w urządzenia posiadające czujniki ciśnienia i nie dostosowane fabrycznie do montażu dodatkowych filtrów może powodować wyświetlanie się komunikatów o przekroczonej wartości oporów. W takiej sytuacji należy zmniejszyć wydajność wentylacji.

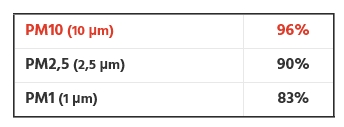

Skuteczność filtracji pyłów zawieszonych o różnych średnicach:
| PM10 (10 μm) | 96% | |
| PM2,5 (2,5 μm) | 90% | |
| PM1 (1 μm) | 83% | |
Zaleca się używanie filtrów antysmogowych F9 jedynie w sezonie zimowym, gdy zanieczyszczenie powietrza jest na wysokim poziomie, a filtrów przeciwpyłkowych F7 w okresie kwitnienia uczulających roślin. Filtry F9 i F7 powinny zostać wymienione co najmniej raz na sezon, a filtr M5 co 3-6 miesięcy. Zabrudzone filtry powodują dodatkowy wzrost oporów powietrza.

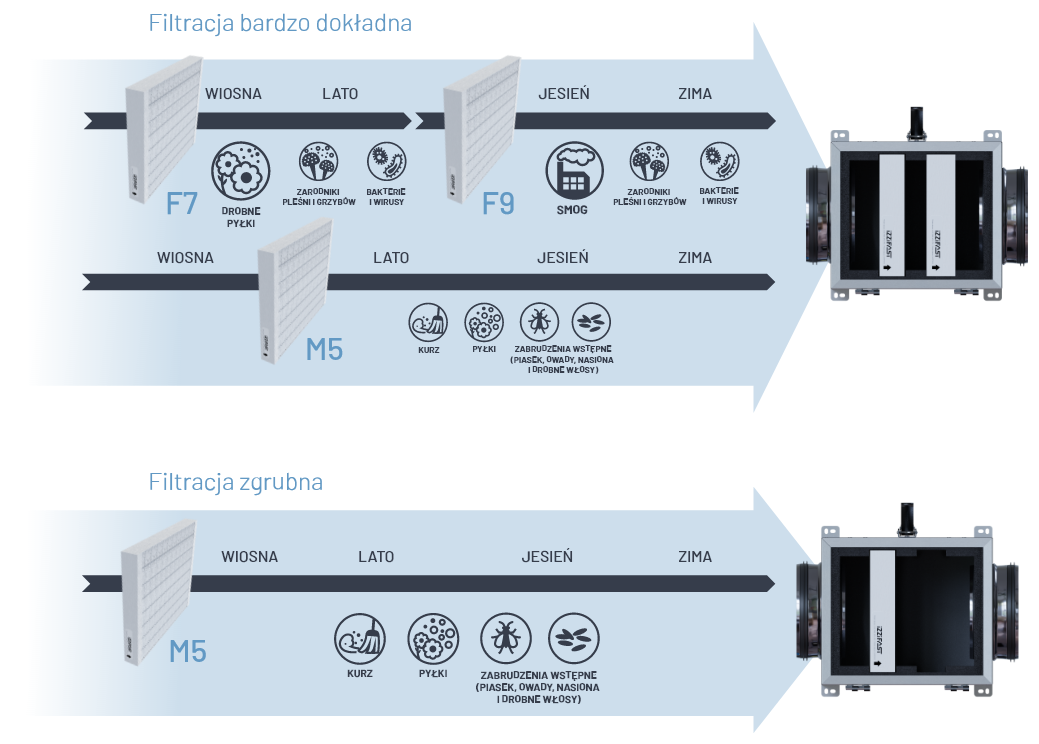

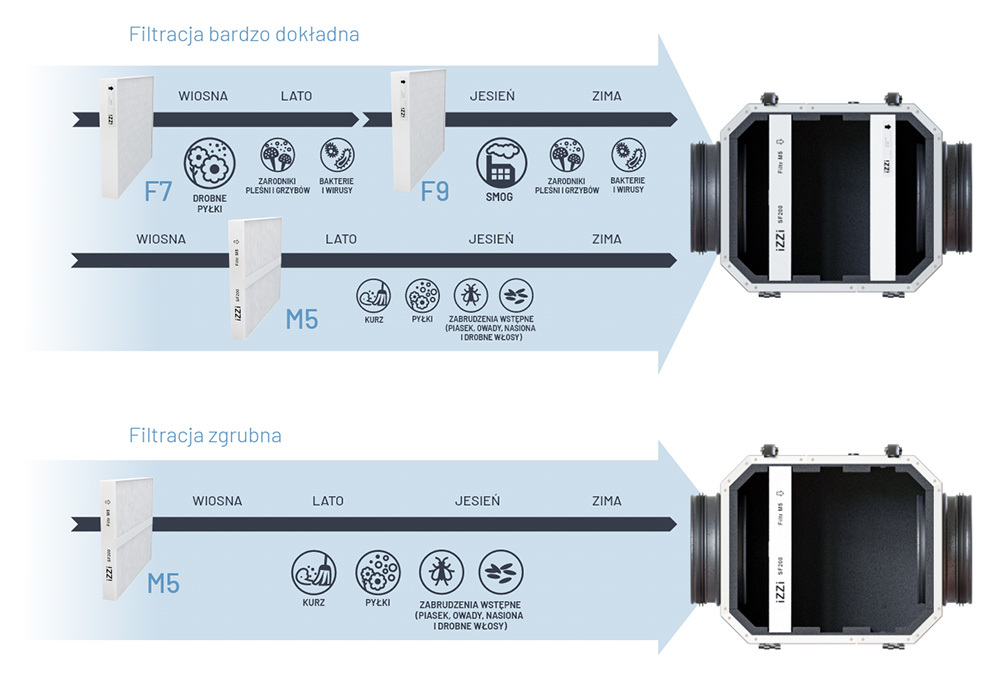

Możliwości stosowanie skrzynki filtracyjnej w ciągu roku:

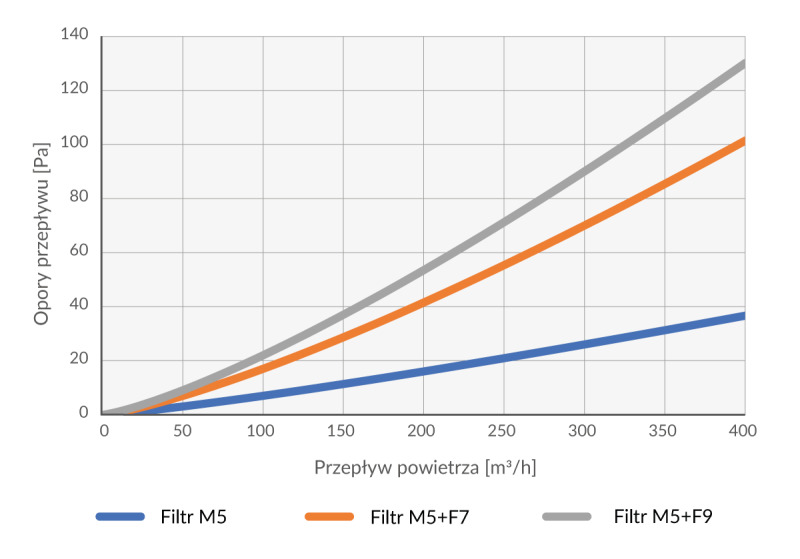

Wykres spadków ciśnienia:

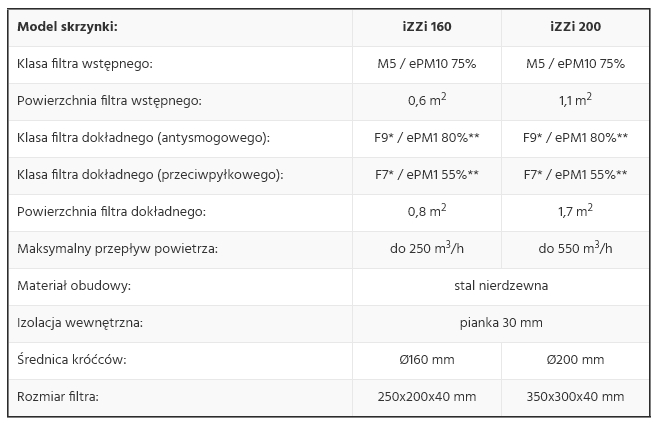

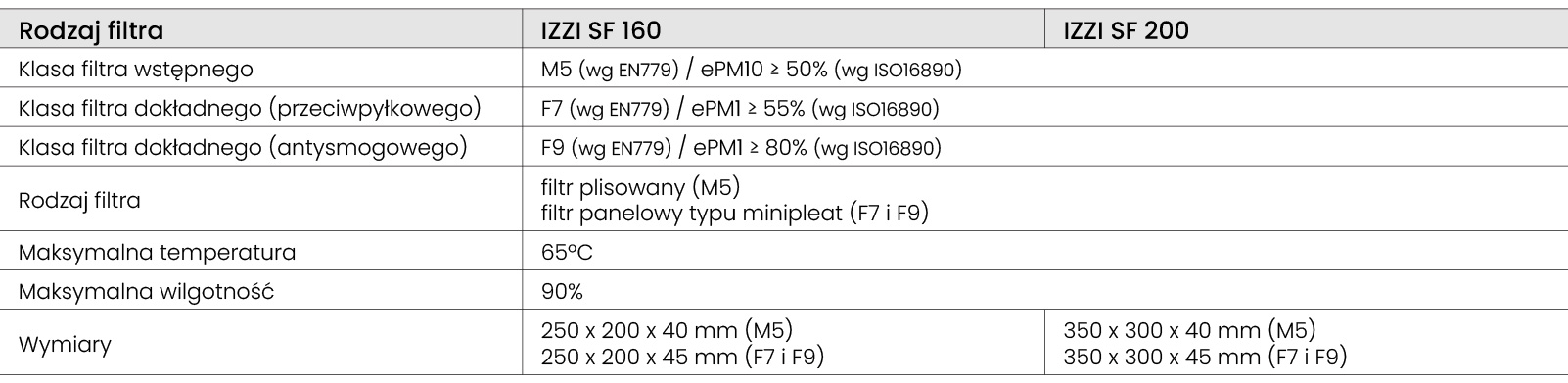

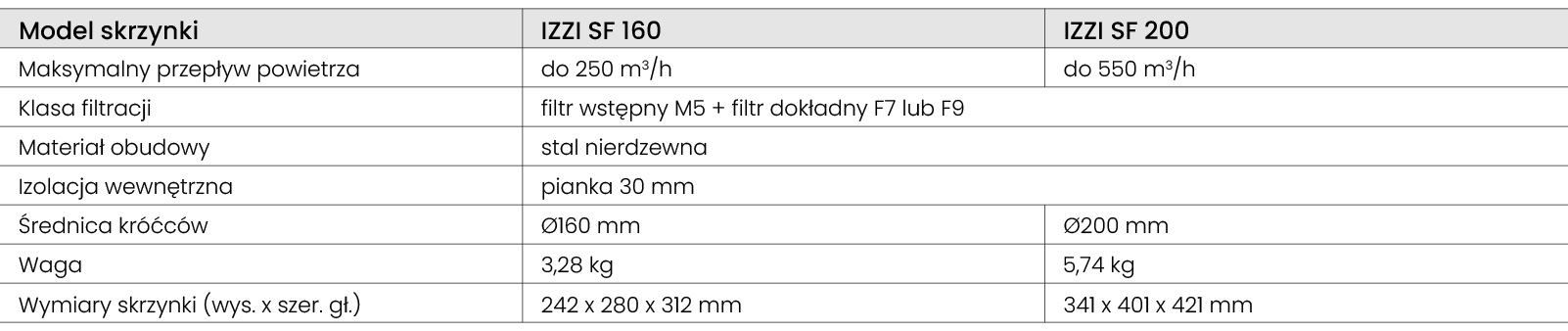

Dane techniczne:
| Model skrzynki: | iZZi 160 | |
| Klasa filtra wstępnego: | M5 / ePM10 75% | |
| Powierzchnia filtra wstępnego: | 0,6 m2 | |
| Klasa filtra dokładnego (antysmogowego): | F9* / ePM1 80%** | |
| Klasa filtra dokładnego (przeciwpyłkowego): | F7* / ePM1 55%** | |
| Powierzchnia filtra dokładnego: | 0,8 m2 | |
| Maksymalny przepływ powietrza: | do 250 m3/h | |
| Materiał obudowy: | stal nierdzewna | |
| Izolacja wewnętrzna: | pianka 30 mm | |
| Średnica króćców: | Ø160 mm | |
| Rozmiar filtra: |
250x200x40 mm |
|
| Model skrzynki: |
iZZi 200 |
|
| Klasa filtra wstępnego: | M5 / ePM10 75% | |
| Powierzchnia filtra wstępnego: | 1,1 m2 | |
| Klasa filtra dokładnego (antysmogowego): | F9* / ePM1 80%** | |
| Klasa filtra dokładnego (przeciwpyłkowego): | F7* / ePM1 55%** | |
| Powierzchnia filtra dokładnego: | 1,7 m2 | |
| Maksymalny przepływ powietrza: | do 550 m3/h | |
| Materiał obudowy: | stal nierdzewna | |
| Izolacja wewnętrzna: | pianka 30 mm | |
| Średnica króćców: |
Ø200 mm |
|
| Rozmiar filtra: |
350x300x40 mm |
|
| Model skrzynki: | iZZi 160 | iZZi 200 |
| Klasa filtra wstępnego: | M5 / ePM10 75% | M5 / ePM10 75% |
| Powierzchnia filtra wstępnego: | 0,6 m2 | 1,1 m2 |
| Klasa filtra dokładnego (antysmogowego): | F9* / ePM1 80%** | F9* / ePM1 80%** |
| Klasa filtra dokładnego (przeciwpyłkowego): | F7* / ePM1 55%** | F7* / ePM1 55%** |
| Powierzchnia filtra dokładnego: | 0,8 m2 | 1,7 m2 |
| Maksymalny przepływ powietrza: | do 250 m3/h | do 550 m3/h |
| Materiał obudowy: | stal nierdzewna | |
| Izolacja wewnętrzna: | pianka 30 mm | |
| Średnica króćców: | Ø160 mm | Ø200 mm |
| Rozmiar filtra: | 250x200x40 mm | 350x300x40 mm |
* wg EN779
** wg ISO 16890
Spadek ciśnienia statycznego na filtrach:
| Model skrzynki | Przepływ powietrza | |
| iZZi 200 | 100 m³/h | 300 m³/h |
| Filtr M5 (wstępny) | 7 Pa | 26 Pa |
| Filtr M5 + F7 (przeciwpyłkowy) | 17 Pa | 70 Pa |
| Filtr M5 + F9 (antysmogowy) | 22 Pa | 90 Pa |
| Model skrzynki | Przepływ powietrza | |
| iZZi 200 | 100 m³/h | 300 m³/h |
| Filtr M5 (wstępny) | 7 Pa | 26 Pa |
| Filtr M5 + F7 (przeciwpyłkowy) | 17 Pa | 70 Pa |
| Filtr M5 + F9 (antysmogowy) | 22 Pa | 90 Pa |

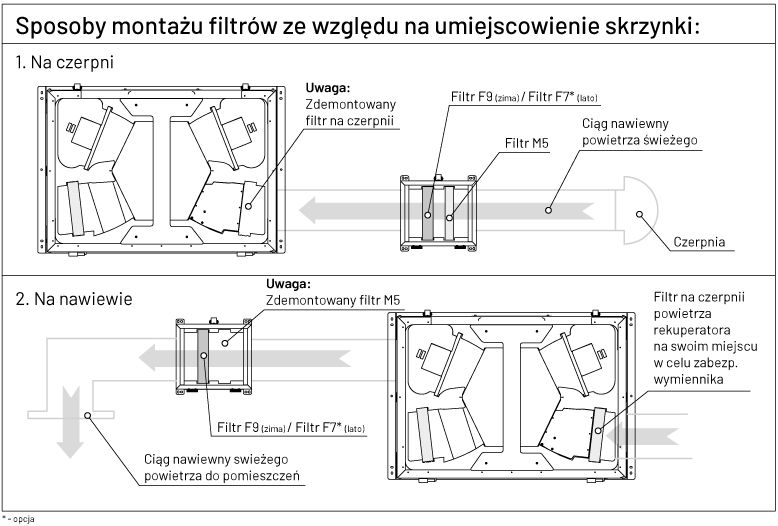

Skrzynki można montować na kanale czerpni przed rekuperatorem lub na kanale nawiewnym za rekuperatorem wg poniższego schematu:
Możliwy jest PRAWY lub LEWY montaż skrzynek:
Producent zastrzega sobie prawo do wprowadzania zmian technicznych opisywanych produktów.
Kolory produktów mogą nieznacznie różnić się od tych widocznych na zdjęciach, co wynika m.in. z ustawień monitora. Dodatkowo rzeczywisty wygląd produktu może delikatnie odbiegać od prezentowanego na zdjęciach z uwagi na różnice w partiach produkcyjnych lub drobne zmiany w procesie produkcji.
Skrzynka filtracyjna iZZi SF - instrukcja montażu
